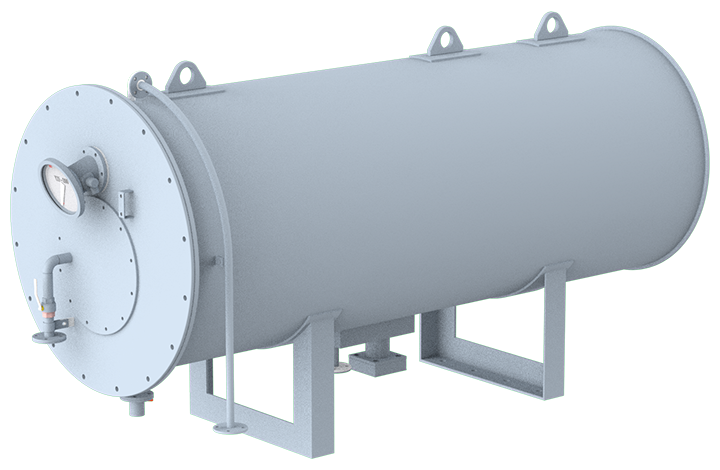

外油臥式波紋膨脹儲油柜
產品結構
產品主要由柜體、波紋芯體、輸油管路、注放油管、排氣管、呼吸管、油位計及報警裝置等組成。
工作原理
BP1型臥式外油波紋膨脹儲油柜采用不銹鋼波紋膨脹芯體作為容積補償元件，在完全隔絕空氣及濕氣的條件下，實現對變壓器絕緣油的體積補償。
波紋膨脹芯體內腔通過呼吸管與大氣相通，外部與柜體之間作為油腔，通過輸油管路與變壓器油箱連通。當絕緣油體積變化時，金屬波紋芯體伸縮，實現對絕緣油體積的補償。
產品屬性
產品特點
1.波紋膨脹儲油柜工作壽命長，維護量小，運行成本低。
2.變壓器油與外界空氣完全隔絕，實現了變壓器的全密封。
3.金屬波紋芯體的結構及材質決定了儲油柜具有靈敏度高的優點。
4.產品運行時工作壓力不大于8kPa。
5.油位指示清晰、準確。
6.儲油柜具有高、低油位報警功能，根據用戶需要可加裝數顯控制儀，輸出4～20mA電流信號，實現遠程在線監測。
